В статье «Построение выкройки юбки на ткани» вы узнали, как можно быстро сделать выкройку прямой юбки, непосредственно на ткани. Однако на сайте есть, и другая статья, в которой дается построение выкройки на бумаге. Выберите один из вариантов и раскроите детали юбки на ткани. После того, когда все детали юбки будут выкроены их нужно обметать на оверлоке, предварительно проклеив некоторые участки (шлицу и пояс) клеевой тканью. Подготовьте молнию, нитки, пуговицу и подкладку (если нужно) и давайте посмотрим мастер класс, как сшить юбку своими руками быстро и правильно.

Выкройка юбки — карандаш. Очень простое построение, доступное для начинающих. Видео на английском, но можно выбрать титры на любом другом языке. Если вы любите шить, обязательно подпишитесь на этот видеоканал. Вы узнаете много полезного. Канал создан профессиональными портными.

В этом видео вы узнаете как легко можно сделать выкройку юбки для девочки прямо на ткани. А также показана технология пошива детской юбки с резинкой вместо пояса.

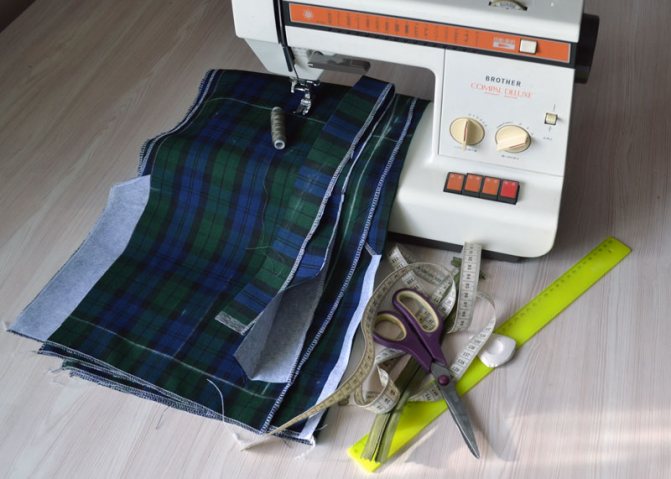

Технология пошива юбки в этом мастер классе упрощена и предназначена в первую очередь для начинающих учиться шить или девочек школьниц (для уроков труда). Благодаря такому упрощению сшить обычную прямую юбку можно за день даже без особых навыков.

Мастер класс основан на качественном изображении в виде фото каждой отдельной операции. Каждое фото имеет комментарии технолога. Видео с подробным изучением технологии пошива юбки мы планируем разместить в группе. Швы делаются контрастными белыми нитками для наглядности.

Стачайте средний шов задней половинки юбки

Поскольку эта прямая юбка со шлицей и имеет потайную застежку молнию, то, пожалуй, этот участок можно считать самым сложным в пошиве, поэтому с него и начнем. Всегда начинайте шить с самого сложного узла и никогда не доделывайте вещь поздно ночью. От усталости качество работы сильно снижается и приходится потом переделывать.

Но, вернемся к юбке. Сложите обе части юбки и совместите верхний и нижний участки. Стачайте средний шов как показано на фото, оставив незастроенным участок, где будет установлена молния и участок под шлицу. Обратите внимание, что верхний край шлицы (внутренней ее части) подогнут на 1см и застрочен сразу одним швом.

Технологическая последовательность обработки юбки

Техническое описание

Юбка из хлопчатобумажной ткани, плотностью 130г/м2.

Юбка прямая с застёжкой молнией и широким поясом с застёжкой на петли и пуговицы. Переднее полотнище состоит из двух частей. Заднее полотнище состоит из двух частей. Внизу выполнен разрез в среднем шве и настрочены два кармана. На карманах выполнена декоративная отстрочка – зигзаг. На задних и передних половинках юбки выполнены вытачки. Пояс обтачной, состоит из двух задних и четырёх передних частей. В пояс вставлены шлёвки. Двойные отделочные строчки на расстоянии 5 мм друг от друга выполнены по среднему шву переднего и заднего полотнища, по гульфику. Одинарная отделочная строчка – по нижней части пояса и карманам. Низ изделия обмётан и подшит потайными стежками.

Рекомендуемые размеры 88-96 рост 170-176.

Технологическая последовательность обработки юбки

Таблица 1

№ п/п	Содержание технологической неделимой операции	Оборудование, спецприспособления, инструменты
Подготовка и раскрой ткани
1.	Разбраковка и промер ткани	Промерочно – разбраковочный станок ПСМ
2.	Настилание ткани	Настилочно – раскройный стол, концевая линейка Л-3
3.	Раскрой ткани	ЭЗДМ — 1, CS 529-1А , машина РЛ- 3
Обработка переднего полотнища юбки
4.	Стачивание вытачек	Машина 97А кл. ОЗЛМ
5.	Приутюживание гульфика и откоска с прокладыванием клеевой прокладки.	Пресс CS — 313«Паннония»
6.	Обметывание средних срезов и гульфика.	МО – 2504 «Джуки»
7.	Стачивание средних срезов	Машина 97А кл. ОЗЛМ
8.	Обтачивание откоска	Машина 97А кл. ОЗЛМ
9.	Настрачивание застёжки молнии на откосок .	Машина 97А кл. ОЗЛМ
10.	Притачивание откоска к левой половинке юбки	Машина 97А кл. ОЗЛМ
11.	Притачивание застежки-молнии к правой половинке юбки	Машина 97А кл. ОЗЛМ
12.	Настрачивание отделочной строчки по гульфику и среднему шву	Машина 852(×5) кл. ПМЗ
13.	Притачивание откоска к гульфику	Машина 97А кл. ОЗЛМ
14.	——————————————————
Обработка заднего полотнища юбки
15.	Заутюживание верхнего среза карманов с прокладыванием клеевой прокладки.	Пресс Сs-313 «Паннония»
16.	Обмётывание верхнего среза карманов	МО – 2504 «Джуки»
17.	Застрачивание верхнего среза карманов	Машина 97А кл. ОЗЛМ
18.	Настрачивание отделочной строчки по карману	72520-101 кл. «Минерва»
19.	Заутюживание карманов по лекалу	Утюг Сs-392, «Паннония»
20.	Стачивание вытачек	Машина 97А кл. ОЗЛМ
21.	Настрачивание карманов на заднюю часть юбки.	Машина 97А кл. ОЗЛМ
22.	Обметывание средних швов	МО – 2504 «Джуки»
23.	Стачивание средних швов	Машина 97А кл. ОЗЛМ
24.	Настрачивание среднего шва	Машина 852(×5) кл. ПМЗ
Обработка пояса
25.	Дублирование нижней части пояса	Пресс Сs-313 «Паннония»
26.	Стачивание боковых срезов пояса	Машина 97А кл. ОЗЛМ
27.	Обмётывание внутреннего среза пояса	МО – 2504 «Джуки»
28.	Обтачивание верхнего пояса нижним	Машина 97А кл. ОЗЛМ
29.	Подрезание швов в углах	Ножницы
30.	Вывертывание пояса	Спецколышек
31.	Приутюживание пояса	Утюг Сs-392, «Паннония»
Монтаж
32.	Стачивание боковых швов с одновременным обметыванием	МО – 2516 «Джуки»
33.	Заготовить шлёвки	Машина 3076-1 кл. «Промшвеймаш»
34.	Приутюживание боковых швов	Утюг Сs-392, «Паннония»
35.	Притачивание пояса	Машина 97А кл. ОЗЛМ
36.	Настрачивание пояса	Машина 97А кл. ОЗЛМ
37.	Обмётывание низа изделия	МО – 2504 «Джуки»
38.	Заутюживание низа изделия	Утюг Сs-392, «Паннония»
39.	Застрачивание низа изделия	Машина Сs-790, «Паннония»
Окончательная отделка и влажно-тепловая обработка
40.	Обметывание петли	Петельный полуавтомат с МПУ
41.	Окончательная влажно-тепловая обработка	Утюг Сs-392, «Паннония»
42.	Пришивание пуговиц	Полуавтомат 1095 кл. ПМЗ
43.	Чистка

Механизм привода ножа

Сверху на стойку (рисунок 5) установлен трехфазный короткозамкнутый асинхронный электродвигатель 1. Передний конец вала 2 электродвигателя выполнен в виде конуса, на который надет кривошип (маховик) 3. В отверстие этого кривошипа вставлен палец, запрессованный в шарикоподшипниках. На палец надета верхняя головка шатуна 4, соединенная с ползуном 5, который расположен в направляющих. К отростку ползуна 5 винтом прикреплен нож 6. Нож установлен в направляющих пазах стойки.

Устройство перемещения лапки

Передняя часть машины закрыта кожухом, в пазу которого установлена зубчатая рейка 22. К нижней части этой рейки прикреплена лапка 27. Высота лапки фиксируется рукояткой 26 в таком положении, чтобы лапка слегка нажимала на ткань, не давая верхним полотнам настила смещаться вверх и вниз при движении ножа. Рукоятка закреплена на рычаге 25, который связан с подпружиненным штоком 23. В исходном положении шток 23 контактирует с зубчатой рейкой 22 под действием пружины. При нажатии на рукоятку 26 рейка 22 вместе с лапкой получает возможность вертикального перемещения в направляющих. Прижимное устройство с лапкой одновременно служит и для предохранения пальцев работающего от пореза ножам. Лезвие ножа имеет двустороннюю заточку с общим углом 15-20о.

Заточное устройство

С маховиком 3 взаимодействует ролик 7, расположенный на валу 8. На переднем конце вала закреплен червяк 9, находящийся в зацеплении с червячным колесом 10. Система звеньев 7-9 расположена в корпусе, который имеет возможность поворота относительно оси червячного колеса 10. В исходном положении пружина стремится отвести ролик 7 от маховика 3. Зубчатое колесо 10 закреплено на ходовом винте 11, который выполнен с двумя нарезками: левой и правой.

При движении гайки 12 по ходовому винту в крайних нижнем и верхнем положениях происходит переход ее на другую ветвь нарезки. Тем самым обеспечивается возвратно-поступательное движение гайки 12. Винт 11 расположен в направляющих корпуса.

Отросток гайки 12 закреплен на втулке 13, на которой расположен кронштейн 15 с абразивными кругами 16. Во втулку 13 входит направляющий стержень 14, закрепленный в корпусе. Также гайка 12 имеет второй отросток, в отверстии которого расположен подпружиненный толкатель 20. Толкатель может взаимодействовать с кулачком 21, а тот – с рычагом 19. Также на рычаг 19 может воздействовать кулачок 18, связанный с кнопкой 17.

Рисунок 5 – Машина CS 529-1А

Работа устройства происходит следующим образом. При нажатии на кнопку 17 кулачок 18 воздействует на рычаг 19, заставляя его повернуться и подвести ролик 7 к маховику 3. Происходит вращение червяка 9, червячного колеса 10 и ходового винта 11. Гайка 12 перемещается снизу вверх и обратно, одновременно перемещаются втулка 13, кронштейн 15 и абразивные круги 16. Происходит заточка ножа. При подходе в крайнее верхнее положение толкатель 20 взаимодействует с кулачком 21 и последний отводит рычаг 19 в исходное положение.

Машины с прямыми ножами обеспечивают большую точность раскроя. Однако их производительность зависит от остроты лезвия. При незначительном затуплении лезвие нуждается в правке и заточке. Затупление лезвия особенно заметно при раскрое толстых и жестких тканей, тканей с пропиткой и синтетических материалов. Для разрезания не очень жестких тканей используется гладкое лезвие, для разрезания тяжелых тканей, идущих на спецодежду – зубчатое лезвие и для разрезания синтетических тканей – волнообразное лезвие.

В машинах CS 529 применена фитильная центральная смазка кривошипно-шатунного механизма. Для этого вверху корпуса машины установлен масляный резервуар с размещенным в нем фитилем. Масло из резервуара поступает по фитилям, заключенным в полихлорвиниловые трубки, концы которых закреплены в направляющих ползуна 5. Размещение фитилей в пазах направляющих обеспечивает равномерную смазку ползуна 5. Как сверху, так и снизу направляющих установлены войлочные прокладки, препятствующие вытеканию масла и защищающие ткань о т загрязнения. Заливка масла в резервуар производится с помощью масленки.

В машинах с вертикальным ножом скорость движения ножа непостоянна, она изменяется в пределах от 0 до 4 м/с. Среднюю скорость Vср определяют по формуле:

,

где n — частота вращения вала двигателя (n=2800 об/мин);

h – величина хода ножа (h=40 мм).

6.5. Раскройная машина с дисковым ножом ЭЗДМ-1

Передвижная машина с дисковым ножом марки ЭЗДМ-1 (рисунок 6) предназначена для разрезания низких настилов высотой до 50 мм по прямым линиям и для вырезания деталей, имеющих небольшую кривизну. Рабочим органом машины является дисковый нож 6 диаметром 120 мм и толщиной 1,5 мм. Он установлен в широкой стойке, поэтому разрезание настила по траектории с небольшим радиусом закругления невозможно, так как произойдет смещение соседних участков настила. Область применения машин ЭЗДМ-1 меньше, чем машин ЭЗМ-2.

Диск 6 получает вращение от трехфазного электродвигателя 1 мощностью 220 Вт (напряжением 220/380 В) через конические шестерни 3 и 4 с передаточным отношением i=1:1. Электродвигатель установлен сверху на стойке машины, стойка имеет форму диска несколько большего диаметра, чем дисковый нож. Нижняя часть стойки винтами и контрольными шпильками закреплена на платформе.

Платформа снабжена козырьком и снизу имеет четыре ролика для легкости передвижения машины. Кроме дискового ножа, на платформе установлен неподвижный призматический нож 7, прижимающийся под действием пружины 9 к режущей кромке дискового ножа 6. Частота вращения вала электродвигателя 1400 об/мин.

Окружная скорость дискового ножа диаметром 120 мм составит:

Дисковый нож в процессе работы машины получает вращение в одном направлении, обеспечивая прижим настила к поверхности стола.

Для включения и останова электродвигателя в рукоятке вмонтирован выключатель. Рукоятка одновременно служит для перемещения машины по поверхности стола. Заточка режущей кромки дискового ножа производится специальным приспособлением, состоящим из двух небольших шлифовальных кругов 13, смонтированных под рукояткой машины.

Для приведения в действие точильного приспособления большим пальцем правой руки нажимают на пусковую кнопку 14. Шлифовальные камни подводят к вращающемуся дисковому ножу. При повороте пусковой кнопки шлифовальные камни поочередно подходят к дисковому ножу, обеспечивая его двустороннюю заточку.

Для предохранения рук от порезов установлен щиток, который в зависимости от толщины настила может перемещаться вверх и вниз. Щиток закреплен на оси стойки машины.

Подводка электроэнергии к передвижным раскройным машинам производится двумя способами: кольцевым и троллейным.

Рисунок 6 – Машина ЭЗДМ-1

При кольцевом способе подводки электроэнергии шнур над столом пропускают через кольца, которые подвешены на металлической проволоке, натянутой под потолком параллельно столу. Такой способ подводки рекомендуется, когда требуется частое изменение технологического процесса, связанного с перестановкой оборудования. При троллейном способе подводки электроэнергии под потолком параллельно столу смонтирована трехфазная линия. По оголенным проводам, находящимся под током при движении машины, перемещается токоприемная каретка, изготовленная из диэлектрика. Токоприемная каретка смонтирована на роликах. От этой каретки идет гибкий шнур, соединенный со штепсельным вводом раскройной машины. При этом способе подводки тока применяется устройство, автоматически отключающее ток при обрыве провода.

6.6. Стационарная раскройная машина РЛ-3

Стационарная раскройная четырехшкивная машина РЛ-3А (с постоянной скоростью движущегося ножа, модель), выпускаемая на Орловском заводе, применяется для окончательного выкраивания деталей швейных изделий из ткани и трикотажа, содержащих все виды волокон, в том числе и синтетические. Техническая характеристика этих машин приведена в таблице 6.1.

Таблица 2. Техническая характеристика машины РЛ-3А

Наименование	Размерность	Значение
Производительность машины (длина среза в смену)	пог. м	до 2900
Скорость движения ленточного ножа, макс.	м/с
Регулирование скорости ленточного ножа	—	отсутствует
Размеры ленточного ножа (длина)	мм	5200-5295
Рабочий вылет машины	мм
Мощность электродвигателя	кВт	1,5
Скорость вращения	об/мин
Напряжение в сети	В	220/380
Размеры раскройного стола (длина, ширина, высота над уровнем пола)	мм	2240х1500х900
Габаритные размеры (длина, ширина, высота)	мм	2730х1500х1755
Масса	кг

Машина снабжена устройствами, обеспечивающими безопасный труд работающего и способствующих получению высокого качества кроя. К ним относятся механизм привода ножа, лентоулавливатель, устройство для предохранения рук от пореза, заточное устройство, устройство для регулирования натяжения ленты.

Механизм привода ножа

Привод ножа осуществляется от асинхронного электродвигателя 1 (рисунок 7), на валу 2 которого расположен сдвоенный шкив.

Далее посредством клинового ремня движение передается шкиву 5, который расположен на валу 7. На валу расположен ведущий шкив ножа 8 и тормозной барабан 6. С помощью трех ведомых шкивов 9 осуществляется перемещение ножа 10. Ограждение ножа состоит из двух частей: верхнего и нижнего ограждения. Оно представляет собой открывающийся коробчатый желоб, расположенный вдоль контура ножа.

Электродвигатель закреплен на рычаге 11, на котором крепится кронштейн 12. Последний посредством тяги 13 шарнирно связан с винтом 14. Винт перемещается в отверстиях кронштейна 15 с помощью гайки и контргайки. Тем самым регулируется натяжение клинового ремня.

Лентоулавливатель состоит из верхнего ЭМ2 и нижнего ЭМ1 электромагнитных ловителей и контактного выключателя КВ. Последний взаимодействует с рычагом, который опирается на нож своим весом. В процессе работы КВ, касаясь рычага, обеспечивает разомкнутое положение контактов переключателя. При обрыве ленточного ножа рычаг падает, КВ замыкает цепь, включая электромагниты ЭМ1 и ЭМ2. Одновременно отключается электродвигатель 1 и срабатывает электромагнит ЭМ3, воздействующий на тормозные колодки, которые в свою очередь контактируют с тормозным барабаном 6.

Заточное устройство

Вдоль машины расположена ось 1 (рисунок 10), на которой закреплены две педали 2 и 3. В педали 2 имеются отверстия, в которые вставлены тяги 4, которые посредством гаек 5 связаны с тягами 6. Тяги связаны посредством осей с рычагами 7. Оси крепятся в отверстиях ползуна 8, который движется по направляющей относительно корпуса машины. Для перемещения ползуна служит маховик 10, а для фиксации – винт 9. На осях рычагов 7 расположены кронштейны 11, 12, 13. На кронштейнах 13 крепятся оси абразивных кругов 14. Кронштейны 11 соединяются посредством пружины 15, которая стремится отвести абразивные круги от ножа. При нажатии на педаль 2 или 3 тяги 4 и 6 опускаются, рычаги 7 поворачиваются. Кронштейны 11, 12, 13 перемещаются и круги 14 соприкасаются с ножом. Усилие давления кругов на нож зависит от давления ноги работающего на педаль, что может негативно сказываться на качестве заточки и долговечности ножа.

6.7. Пресс CS-313 .

Пресс СS-313 «Паннония» применяется для выполнения окончательной и внутрипроцессной влажно-тепловой обработки швейных изделий. По усилию прессования он относится к группе средних прессов. Оснащается электромеханическим приводом верхней подушки. По назначению являются универсальным оборудованием.

Пресс используется для формования полочек мужских и женских пальто, верхней одежды, вязаных изделий; для глажения брюк; для разутюжки швов; при дублировании и других операциях. В соответствии с видом выполняемой операции возможно комплектование прессов различными типами подушек.

Процесс обработки сводится к установке изделия и нажатию пусковых кнопок. После пуска пресса все процессы глажения производятся автоматически, поэтому один рабочий может обслуживать два пресса.

Применение двух кнопок для включения обеспечивают безопасность его работы. Пусковые кнопки удерживаются в нажатом состоянии до тех пор, пока верхняя гладильная подушка не закроется.

Верхняя и нижняя подушки различаются способом обогрева, наличием камеры пропаривания и размерными характеристиками.

Пресс СS-313 оснащается индивидуальным парогенератором.

Таблица 2 — Техническая характеристика пресса СS-313

Характеристика	Размерность	Значение
Максимальное усилие прессования	кН
Температура подушки	°С	80..250
Время прессования	с	0…40
Время пропаривания	с	0…40
Время отсоса влаги (сушки)	с	0…40
Мощность электронагревателей верхней подушки (в зависимости от типоразмера)	кВт	2…6,2
Мощность электродвигателя привода подушки	кВт	0,75
Производительность парогенератора	кг/ч	6; 12
Мощность электродвигателя для подачи воды	кВт	0,35
Мощность электродвигателя для отсоса влаги	кВт	0,36
Производительность вентилятора для отсоса влаги	м3/ч
Напряжение электрической сети	В	3х380
Напряжение электрической сети управления	В
Габаритные размеры	мм	1260х1200х1360
Масса (в зависимости от типоразмера подушек)	кг	560…590

Механизм привода подушки

Механизм осуществляет подъем, опускание верхней подушки и прессование полуфабриката. Источником движения в механизме является асинхронный реверсируемый электродвигатель 1 (рисунок 11), на валу 2 которого расположен шкив 3. Далее посредством клиновых ремней движение передается червячному редуктору 5-6. На валу червячного колеса установлено два коромысла 7, которые шарнирно соединены с тягами 8 (на рисунке изображена только одна из них). Каждая из тяг выполнена разъемной. Посредством оси тяги соединены с вертикальным рычагом 9.

Рычаг 9 имеет сдвоенную конфигурацию. Опорой рычага служит шарнирная ось, установленная снизу в корпусной раме пресса. Сверху к рычагу 9 шарнирно присоединен рычаг 10, который в свою очередь образует шарнирную пару с двуплечим рычагом 11. Последний располагается внутри корпуса главного рычага 13 и соединен с ним шарнирной осью. И, наконец, сам главный рычаг установлен на шарнирной оси корпусной рамы.

Двуплечий рычаг 11 шарнирно соединен со шпилькой 12. Последняя вставляется в отверстие маховика 14. Маховик имеет форму стакана с резьбой, с помощью которой он вкручивается в корпус рычага 13. В стакане помещается пружина 15. Нижний конец пружины упирается в дно стакана, верхний – ограничивается гайкой, накрученной на конец шпильки 12, фиксирует пружину в сжатом состоянии.

Верхняя подушка (рисунок 12) имеет специальные резьбовые шпильки, с помощью которых соединяется с главным рычагом. На шпильки одеваются пружины 20. Тарельчатые гайки 21 фиксируют подушку в исходном положении. Сверху на подушке и снизу на рычаге 13 имеются специальные сферические гнезда, куда вставляются два шарика 22. Наличие данных сферических элементов и зазоров в соединении верхней подушки с рычагом 13 дает ей возможность самоустанавливаться относительно рабочей поверхности нижней подушки в процессе прессования.

Процесс опускания подушки начинается при включении электродвигателя 1. Движение от электродвигателя передается коромыслам 7, которые поворачиваются по часовой стрелке (вид с правой стороны пресса). Тяги 8 смещаются вправо. Рычаги 9 и 10 спрямляются. Главный рычаг 13 разворачивается и верхняя подушка опускается на нижнюю. Продолжительность опускания подушки составляет 1,1…1,2 с. При этом коромысла 7 разворачиваются на угол 100°. В правой нижней позиции коромысла занимают положение, близкое к горизонтальному. Электродвигатель по команде от системы управления останавливается.

Определенное значение силы прессования обеспечивает пружина 15 (см. рисунок 2). Когда пресс закрыт, ось 21 рычага 13 занимает условно стационарное положение. Сила, прикладываемая со стороны рычага 10 к двуплечему рычагу 11, передается на шпильку 12. Через гайку и шайбу сила воздействует на пружину 15. Последняя сжимается и передает усилие на дно стакана маховика 14, на рычаг 13. Изделие прессуется.

Рисунок 11 – Механизм привода подушки

Рисунок 12 – Схема силового воздействия

Регулирование усилия прессования осуществляется с помощью маховика 14. При выкручивании маховика пружина сжимается и усилие прессования возрастает. В процессе регулировки изменяется в незначительных пределах расстояние между подушками в закрытом состоянии.

По истечении определенного времени электродвигатель включается и получает обратное вращение. Все звенья возвращаются в исходное положение. Подушка поднимается.

Останов механизма при закрытии и открытии пресса обеспечивается конечными выключателями. Воздействие на конечные выключатели обеспечивает кулисный рычаг 19 (см. рисунок 11), прикрепленный к станине шарнирным винтом. В паз рычага вставлен ползун 18, установленный на оси рычага 9.

При достижении рычагом 9 крайнего левого положения (подушка вверху) два упорных винта на рычаге 19 входят в контакт с двумя конечными выключателями. При крайнем правом положении рычага 9 (пресс закрыт) на конечный выключатель воздействует третий упорный винт рычага 19.

В системе управления механизмом заложена возможность аварийного останова в период опускания подушки. При аварийном останове звенья механизма могут совершать движение под действием сил инерции. Для устранения указанного недостатка в конструкцию механизма введено тормозное устройство.

В процессе эксплуатации пресса может возникнуть аварийная ситуация, когда из-за отказа системы управления электродвигатель при крайнем положении подушки (верхнем или нижнем) не отключается. Чтобы избежать поломки механизма в такой ситуации, в его конструкцию введено предохранительное устройство. Такое устройство представляет собой предохранительную упругую муфту, собранную совместно со шкивом на валу электродвигателя 1.

Механизм иглы

Механизм иглы (рис. 15) кривошипно-шатунный. Кривошип 7 закреплен на переднем конце главного вала 13 стопорным винтом. Кривошип имеет утолщенную часть — противовес, необходимый для динамического уравновешивания масс движущихся звеньев механизмов машины.

Рисунок 14. Конструктивно-кинематическая схема машины 97-А кл.

В отверстии кривошипа стопорным и упорным винтами закреплен палец 6. На палец надета верхняя головка шатуна 8 с размещенным в ней игольчатым подшипником. В нижнюю головку этого шатуна вставлена соединительная шпилька с хомутиком 4, через отверстие которого пропущен игловодитель 2 и закреплен стягивающим винтом 3. На конец шпильки надет сухарь 9, движущийся по направляющей 10, закрепленной в головке машины двумя винтами.

Игловодитель выполнен полым. Он перемещается в двух направляющих втулках. Нижняя втулка удлиненная. Такая конструкция механизма исключает поворот игловодителя вокруг своей оси и уменьшает изгибающие усилия, передаваемые от шатуна игловодителю, что необходимо при работе машины на. повышенных скоростях.

Иглу 1 устанавливают в игловодителе коротким желобком в сторону носика челнока (вправо) до упора и закрепляют винтом. Для обеспечения правильного взаимодействия иглы с челноком механизм иглы имеет регулировку, допускающую изменение положения игловодителя вверх или вниз в хомутике 4 при ослабленном винте 3.

Рисунок 15. Механизмы иглы и нитепритягнвателя машины 97-А кл.

Механизм челнока .

Челнок в машине 97-А кл. равномерно вращающийся, центрально-шпульный. Он получает вращение от главного бала 13 (рис. 16) через, гибкий зубчатый ремень 15 (передаточное отношение i=1:1), охватывающий барабан 14, закрепленный на главном валу винтами, и барабан 14 , закрепленный винтами 17 на конце распределительного вала 19.

Внутри ремень, армирован рядом тросов, предохраняющих его от растягивания. Во избежание соскальзывания ремня с барабанов в кольцевые расточки их вставлены пружинные кольца. Передаточный вал 19 вращается в двух подшипниках 18 и 28. Левый подшипник скольжения 28 закреплен винтом 20 в платформе машины. Правый подшипник качения 18 запрессован в приливе платформы машины. На переднем конце передаточного вала 19 закреплено зубчатое колесо 21 с внутренними зубцами. С этим зубчатым колесом находится в зацеплении шестерня 27, изготовленная как одна деталь с челночным валом 33. Зубчатое колесо 21 и шестерня 27 образуют внутреннее зацепление с передаточным отношением. i=1:2. Поэтому за один оборот распределительного вала 19 челночный вал 33 делает два оборота, что необходимо для процесса образований стежка.

Челночный вал 33 вращается в двух бронзовых втулках 32 и 34, запрессованных, во втулку 26. Втулка вставлена в прилив платформы машины и, закреплена стопорным винтом 22.

В процессе работы челночный вал не должен иметь осевых смещений, поэтому шестерню 27 челночного вала размещают между торцом втулки 26 и сегментным упором 29, прикрепленным тремя винтами к втулке.

На передний конец челночного вала двумя винтами 35 закрепляют челночный комплект. Челнок 25 имеет удлиненную ступицу. Масса его уравновешена за счет среза части ступицы.

Рисунок 16. Схема механизма челнока машины 97-А кл.

Челнок по своей конструкции аналогичен челноку машины 1022 кл. Внутри челнока выфрезована кольцевая выточка, в которую входит обод шпуледержателя 24. Шпуледержатель в центре имеет ось для защелки шпульного колпачка 23. Шпуледержатель свободно вставлен внутрь челнока и удерживается полукольцом, прикрепленным к челноку винтами. Сверху в шпуледержателе имеется паз В, в который вставляют установочный палец 24а, прикрепленный к платформе машины. Палец удерживает шпуледержатель 24 от вращения. Между пальцем и пазом шпуледержателя должен быть зазор 0,3—0,5 мм, через который проходит нитка при обводе ее вокруг шпуледержателя.

Своевременность подхода носика челнока к игле регулируют поворотом челнока 25 при неподвижных других механизмах после ослабления винтов 35 челнока. При регулировке положения носика челнока относительно иглы следует добиться того, чтобы при подъеме иглы из крайнего нижнего положения на 2 мм носик челнока был бы выше ушка иглы на 1,5мм. Одновременно должен быть обеспечен зазор между носиком челнока и иглой, равный 0,1 мм, который регулируют перемещением втулки 26 после ослабления винта 22.

Механизм челнока имеет принудительную автоматическую смазку от сдвоенного шиберного насоса, конструкция которого будет приведена ниже.

Механизм нитепритягивателя

В машине применен равномерно вращающийся рычажный нитепритягиватель 5 (рис. 15), который кинематически связан с механизмом иглы и получает вращение от главного вала 13. Палец 6, имеющий сложную форму, закреплен в кривошипе 7 двумя винтами. Первый винт по ходу вращения вала— установочный, второй—упорный.

На отросток наружного плеча В пальца 6 устанавливают нитепритягиватель 5, а в его прорезь вставляют накладку 12 и закрепляют ее двумя винтами 11. Нитепритягиватель имеет сложную конфигурацию. Рабочая поверхность его должна быть хорошо отполирована. Наличие даже небольшой шероховатости ее краев приводит к ослаблению прочности игольной нитки или к ее обрыву.

Конструкция нитепритягивателя не требует смазки и позволяет регулировать своевременность подачи нитки и затяжку стежка поворотом нитепритягивателя 5 после ослабления винтов 11. Если нитепритягиватель повернуть в сторону вращения главного вала при неподвижных других рабочих органах, то затяжка стежка нитепритягивателем будет происходить раньше, и наоборот.

Для обеспечения безопасности работы на машине нитепритягиватель закрыто откидной, решеткой, основание которой закреплено на головке машины.

Механизм двигателя ткани

Рейка 1 (рис. 17) перемещается в прорези игольной пластины по траектории, близкой к эллипсу, обеспечивая продвижение ткани на заданную длину стежка. Движение рейка получает от двух узлов: подъема и продвижения. Механизм двигателя ткани в машине 97-А кл. получает движение от главного вала через распределительный вал 18. Такая конструкция позволяет сократить длину кинематических звеньев. Регулятор длины стежка и устройство для изменения направления продвижения ткани являются составной частью механизма двигателя ткани.

Узел подъема рейки.

Для подъема и опускания рейки на распределительном валу 18 двумя винтами закреплен двойкой эксцентрик 25. Первый винт по ходу вращения вала установочный, второй — упорный.

На правую часть эксцентрика 25 надет игольчатый подшипник, вставленный в головку шатуна 17. Вторая головка этого шатуна с помощью винта шарнирно соединена с коромыслом 27, которое стягивающим винтом 26 закреплено на валу подъема 28. Вал подъема расположен в двух центровых шпильках 1 закрепленных винтами в приливах платформы машины. В отверстие переднего коромысла вала 28 запрессован палец, на который, надет ползун. Этот ползун охватывают рожки рычага 2 двигателя ткани. Сверху на рычаге двумя винтами закреплена рейка 1.

При вращении распределительного вала 18 под действием эксцентрика 25 шатун 17 перемещается поперек платформы машины. При движении шатуна к работающему вал подъема повернется против часовой стрелки и рейка опустится.

Рисунок 17. Кинематическая схема машины 97-А кл.

Узел продвижения рейки.

Горизонтальные движения рейка 1 получает от того же двойного эксцентрика. Для этого на левую часть эксцентрика надета.верхняя головка шатуна 21 с игольчатым подшипником. Вторая головка этого шатуна, выполненная в виде вилки, с помощью шпильки 5 соединена с вильчатым шатуном 7.

Второй конец вильчатого шатуна 7 с помощью винта, законтренного гайкой, шарнирно соединен с коромыслом 6, закрепленным стягивающим винтом 5 на валу продвижения 4. Вал расположен в двух центровых шпильках, закрепленных винтами в приливах машины. Передний конец этого вала имеет два вертикально расположенных прилива, образующих рамку 3. В рамке с помощью двух центровых шпилек удерживается рычаг 2 двигателя ткани с закрепленной на нем рейкой.

Между рожками вилок-шатунов 21 и 7 на шпильке 8 закреплена винтом верхняя головка соединительного звена 22. Нижняя головка этого звена свободно надета на ось 23. Левый конец оси вставлен в отверстие коромысла 24, которое шарнирно соединено с платформой машины. Правый конец оси 23 винтом соединен с коромыслом 20. Это коромысло стягивающим винтом 9 закреплено на левом конце вала 10, расположенного во втулках, которые закреплены в приливах платформы машины.

На вал 10 надета пружина 11. Левый конец пружины упирается в платформу машины, а правый конец ее вставлен в кольцо, закрепленное на валу 10. Эта пружина служит для возврата оси 23 в исходное положение. На правом конце подпружиненной оси закреплено коромысло 19, соединенное через тягу 12 с рычагом 13 регулятора длины стежка, шарнирно прикрепленным к стойке рукава машины.

Наружный конец рычага 13 пропущен в прорези стойки-рукава машины и на него надета направляющая 29. На резьбовую часть направляющей навернута гайка 30 с накаткой. Рукоятка 14 закреплена винтом на конце рычага регулятора длины стежка. В отверстие отростка-рукоятки вставлена пружина 31, упирающаяся в гайку 30. Пружина исполняет роль тормоза гайки 30.

При вращении распределительного вала 18 под действием эксцентрика 25 (рис. 18, а) шатун 21 получает движение поперек платформы машины. Если под действием эксцентрика 25 шатун 21 переместится от работающего, то шпилька 8 с верхней головкой соединительного звена 22 повернется вокруг оси 23 по дуге АБ окружности против часовой стрелки, смещая шатун 7 от работающего. Коромысло 6 с валом 4 и рамкой повернутся против часовой стрелки, а рейка продвинет ткани от работающего на длину стежка.

Длину стежка регулируют изменением положения оси 23 соединительного звена 22 (см. рис. 17). Для увеличения длины, стежка гайку 30 поворачивают по часовой стрелке. За счёт этого направляющая 29 перемещается по рычагу регулятора стежка в сторону гайки. Одновременно под действием возвратной пружины 11 рычаг 13 регулятора длины стежка будет перемещаться вверх. При перемещении, рычага 13 вверх второе плечо этого рычага относительно шарнира 13а опустится, а тяга 12 через коромысло 19 повернет подпружиненный вал 10 по часовой стрелке. Переднее коромысло 20 этой оси также повернется по часовой стрелке вместе с осью 23 и нижней головкой соединительного звена 22. Соединительное звено (рис. 18, а) будет расположено под углом относительно вертикальной линии. В этом случае длина стежка увеличится.

Рисунок 18. Схема работы механизма двигателя ткани машины 97-А кл.

Если рычаг 13 (см. рис. 17) регулятора стежка зафиксировать в середине прорези корпуса машины, то соединительное звено 22 должно быть расположено вертикально. В этом случае продвижения ткани не будет. Следовательно, длина стежка зависит от положения соединительного звена 22.

Соедините боковые швы юбки

Ну, вот теперь прострочите боковые швы юбки, только следите, чтобы не было посадки верхней ткани и детали совмещались друг с другом как вверху так внизу. Если не умеет шить без посадки, сметайте этот шов.

Особое внимание уделите совмещению верхних срезов юбки (талии), поэтому и сшивать их начинайте сверху от линии талии.

Разутюжьте боковые швы, причем с обеих сторон юбки, так чтобы после окончания пошива юбки эти швы не доставляли вам больших хлопот. Когда юбка будет уже в готовом виде, их разутюжить будет сложнее. Вообще, старайтесь любую операцию сразу же фиксировать паровым утюгом. Во-первых, после утюжки вещь как бы начинает прорисовываться, что придает настроение, а во-вторых, такие детали и узлы легче шить.

В этом видео показано, как вшить потайную молнию с помощью специальной лапки.

Как пришить потайную молнию

Потайную молнию довольно сложно пришить даже опытной швее, поэтому возможно с первого раза и не получится. И мало того, чтобы пришить ее красиво, нужно специальная лапка. На этом фото видно, что используется лапка для пришивания обычной молнии. Впрочем, не у всех ведь есть специальная лапка, поэтому и мы не стали ее использовать. Можно ведь пришить вместо потайной молнии обычную молнию. Можно сделать по лицевой стороне дополнительную отделочную строчку. В конце концов, некоторые швеи умеют пришить потайную молнию даже обычной лапкой. У нас на сайте есть отдельная статья Как пришить потайную молнию.

Обязательно хорошо проутюжьте (с обеих сторон) участок юбки, где находится молния. И обратите внимание, что сама молния смещена от верхнего среза вниз на 1см (припуск на шов пояса) и притом что верхние срезы обеих частей юбки совпадают, разметка клетки на ткани не совпадает. Мы специально не стали исправлять этот дефект, чтобы вы обращали внимание на это. И прежде чем сшить юбку совмещали линии клетки, по заранее сделанным мелом меткам.

Старайтесь пришивать молнию так, чтобы ткань под лентой не подсаживалась. А для этого можно молнию приметать нитками или строчить по одной и той же стороне, например, только по ленте замка.

Детали кроя платья

В комплект деталей кроя входит большое число деталей, которое не является постоянным и меняется в зависимости от модели. Например, перед платья может быть цельным или состоять из двух или трех частей, рукава — одношовными и двух шовными и т.д.

Для изготовления платья, изображенного на рис. 1.8, а, выкраивают следующие детали: полочку — две, спинку — одну, рукава — две, переднее полотнище юбки — одну, заднее полотнище юбки из двух частей — две (может быть цельным), верхний воротник — одну, нижний воротник — одну (может быть из двух частей), подборт — две, манжету — две, накладной карман — одну, пояс — одну.

В зависимости от модели вместо полочек может быть одна цельная деталь — перед; спинка может быть со швом посередине; перед и спинка могут быть цельно кроенными с полотнищами юбки; рукав может состоять из двух частей, а воротник может быть цельным (нижний и верхний вместе) и т.д.

Как пришить пояс к юбке

Поскольку пояс будет застегиваться на пуговицу, то с одной стороны нужно сделать хлястик длиной 3-4см. Но не обрезайте сразу излишек пояса, точно по вашему расчету. Сделайте это после того когда пристрочите его к линии талии юбки.

Затем заверните пояс пополам лицевой стороной внутрь и застрочите края, один с припуском на 1см вровень с молнией, а второй двумя швами так как показано на фото. Когда пояс будет вывернут «на лицо» образуется хлястик.

Вот так будет выглядеть пояс после выворачивания и утюжки.

А вот теперь можно сделать отделочную строчку, которая одновременно будет и закрепляющей строчкой. Иглу нужно держать у самой «границы» притачивания пояса, старясь не попадать на сам пояс. Если вам удастся пришить так пояс, да еще нитками в цвет ткани юбки, то шва этого после утюжки вовсе не будет видно.

Детали кроя одежды. Основные детали кроя. Названия. Описание. Картинки

Приветствую всех читателей блога!

Мы кроили кроили и наконец выкроили. И давайте теперь познакомимся с правильными (профессиональными) названиями тех деталей, которые мы выкроили. А также с названиями срезов и линий деталей кроя. Будем называть вещи своими именами.

При всем кажущемся многообразии деталей кроя на самом деле основных деталей кроя не так уж и много. Просто они отличаются между собой по форме, размерами в длину и в ширину. Разными месторасположениями вытачек, конструктивных швов, наличием или отсутствием некоторых мелких деталей кроя и т.д.

Как сшить юбку со шлицей

На сайте есть детальное описание, как сшить юбку со шлицей. См. Обработка шлицы юбки. Но вы можете воспользоваться и более простыми советами, приведенными в этом мастер классе.

Заверните шлицу точно по линии вертикального сгиба и застрочите нижнюю часть шлицы по линии подгибки юбки, так как показано на этом фото.

Выверните на лицо это участок шлицы и заутюжьте всю подгибку низа юбки.

Сделайте отделочные (закрепляющие) строчки на обеих частях шлицы как показано на фото. Если вам трудно сделать ровные линии начертите вначале их мелом. Следите, чтобы нижний уровень деталей шлицы (в вывешенном состоянии) совпадал.

Популярные модели

Наиболее востребованными моделями являются такие варианты.

С завышенной талией

Отлично подходят для женщин с проблемными участками на талии. За счет этого кроя лишние сантиметры практически незаметны, силуэт становится более аккуратным и утонченным.

High waist skirt

С запахом

Стандартная длина – до середины колена или немного выше него. Подходит для работы в офисе или повседневного ношения. Делает ее обладательницу довольно сексуальной, потому что во время ходьбы немного приоткрывает внутреннюю часть бедра. Чтобы не выглядеть вульгарно, не стоит одевать наверх кофточки с глубоким декольте или короткие топы. Ограничьтесь строгим внешним видом.

Wrap skirt

Со складками

Придает игривое настроение ее обладательнице. Юбки со складками могут быть однотонными, цветными, поражать сочетаниями фактур, принтов. Различная длина покажет всем ваши стройные ножки или спрячет некоторые недостатки за ними.

Folds

С баской

Придает образу элегантность, нежность. Традиционная длина – до середины бедра или колена. Подходит как для худых, так и для полных дам, потому что может умело сгладить определенные неровности фигуры. Сочетаются такие изделия только с блузами, футболками, полностью облегающими талию.

Basques

Юбка с разрезом

Очень женственная, элегантная, утонченная. Разрез может быть с любой стороны юбки. Кроме этого, их может быть несколько. Присущ в основном на ровных моделях, а также расклешенных к низу. Юбки с разрезом в пол одевают на торжественные мероприятия, свидания, потому что они придают девушке загадочность и делают ее действительно привлекательной.

Incision

Джинсовая юбка

Популярна во все времена, отличается удобством, функциональностью, поскольку спереди и сзади имеет карманы. Отличается прочностью, долговечностью. Подходит для всех возрастов. Бывает мини, миди, макси, украшается заклепками, ремешками, кнопками, пуговицами.

Jeans

Кожаная юбка

Чаще всего ее длина выше колена или до середины бедра. Может плотно облегать фигуру, за счет клиньев расходиться к низу. Различные цветовые решения такой юбки значительно расширяют возможности ее сочетания с другими вещами.

Leather skirt

Как сделать застежку на поясе юбки

Если ваша машинка может выметывать петли, то сделать ее вам не составит большого труда. Если же такой операции у вашей швейной машинки нет, то сделать петлю можно с помощью строчки зигзаг.

Только обратите внимание, что петля пробивается не на хлястике, а наоборот. А на хлястике пришивается пуговица с ножкой.

Видео, как делать петли на поясе юбки или брюк для пуговицы на швейной машинке.

Пошив прямой юбки почти закончен

На этом пошив прямой юбки почти закончен. Довольно быстро и просто вы должны были сшить прямую юбку со шлицей и застежкой на потайную молнию. Теперь вам останется лишь пошить подгибку низа юбки потайным швом вручную и пришить пуговицу. Но прежде чем надеть юбку, хорошо ее проутюжить.

Подшить брюки или юбку можно на обычной швейной машине с помощью специальной лапки. В этом видео показано, как это сделать.

Видео, как сшить юбку-солнце для девочки. Юбка без подклакдки, пояс — эластичная широкая резинка.

Краткая история юбок

На сегодняшний день юбка – это предмет женского гардероба. Исключение составляет только килт, да и то, шотландские мужчины не носят его ежедневно, а достают из шкафов в праздничные и знаменательные дни. Но на заре человечества разделения на мужскую и женскую одежду не существовало. Древние люди прикрывали лишь нижнюю половину тела, используя для этого набедренные повязки из шкур убитых животных или листьев растений. Можно сказать, что именно тогда и началась история возникновения юбки.

Термином «юбка», который произошел от арабского слова «джубба», долгое время обозначали одежду длиной до колен, собранную у ворота и подпоясанную, а также нижнюю часть платья. Только в 15-16 столетии юбка отделилась от платья, когда стали практиковать ее крой отдельно от лифа.

На протяжении нескольких первых тысячелетий люди были равны, поэтому мужчины, женщины, старики и дети одевались примерно одинаково. Но эволюция не стоит на месте: менялись бытовые условия, появились нравственные, этические и религиозные различия, изменилась и одежда. Как нам показывает древнегреческая и древнеримская история, юбок в современном понимании этого слова у женщин в те времена не было, они носили туники без рукавов и плащи. А мужчины тех веков длиной наряда показывали свою значимость и социальное положение: молодые юноши носили короткую одежду, богатые и почитаемые мужи – более длинную.

Дальнейшая история юбок подтверждает, что практика демонстрации своего статуса при помощи длины одежды сохранилась и в последующие века. Только теперь этим стали заниматься женщины, ведь постепенно юбка перекочевала именно в женский гардероб.

Нравственные и религиозные предписания запрещали дамам демонстрировать окружающим свои ноги, все женщины стали носить платья в пол, но представительницам богатых сословий пришли на помощь длинные шлейфы. Церковь же старалась показать, что перед Богом все люди равны. Средневековых религиозных деятелей история юбок не волновала, они объявили шлейфы изобретением дьявола и отказывали в отпускании грехов всем дамам в «длиннохвостых» платьях. Но, несмотря на все запреты, шлейфы оставались популярны еще несколько столетий. История юбки кратко сохранила сведения о самом длинном в мире шлейфе. Платье для коронации королевы Екатерины Второй было дополнено семидесятиметровым «хвостом», который несли пятьдесят пажей.

Но мода переменчива, и в шестнадцатом веке дамы начинают хвастаться пышностью и шириной своих юбок. Такой фасон стали называть «вердугадо», от испанского слова «вердуго» — «обруч». Именно испанские модельеры придумали каркас из обручей, который делал юбку объемной, но не мешал женщинам относительно легко передвигаться. Порой наряды были такими необъятными, что дамы с трудом протискивались в дверные проходы.

История юбок на этом не останавливается, на смену каркасу приходят многочисленные нижние юбки. В девятнадцатом веке были изобретены кринолин и турнюр. А юбка в том виде, в котором знаем ее мы, появилась только в двадцатом веке. Мини, макси, юбки с разрезом, карандаши и плиссе — в арсенале современных женщин присутствует огромное разнообразие такой соблазнительной детали гардероба.

Читайте далее:

Что такое платье? значение слова и историческая справка. какие виды и фасоны платьев существуют?

Фасоны юбок из велюра: варианты коротких и длинных юбок

Фасоны длинных юбок: описание и фото моделей

С чем можно одеть длинную розовую юбку: модные фасоны длинных розовых юбок

Фасоны юбок в клетку: какие существуют? примеры сочетаний. модная клетка — образы. из каких материалов шьют юбки в клетку?

Фасоны зимних юбок: длинная, трапеция, восьмиклинка, клёш, в складку, с кокеткой, с карманами, тюльпан. примеры образов в фото.

Фасоны прямых юбок: мини, миди, макси, карандаш, с запахом, на резинке. модели юбок для полных.

Модные фасоны юбок 2021: тенденции стиля. материалы, фактура, описание фасонов. особенности моделей и кому можно носить.

Длина пиджака мужского костюма: требования к длине, способы проверки подходящей длины

Виды юбок по крою и силуэту, длине, фасону, расположению разреза, наличию дополнительных элементов

Фасоны платьев в горошек: какие существуют, идеальные сочетания

Фасоны юбок для полных женщин. критерии выбора юбки. как скрыть выступающий живот, полные бедра и ноги? секреты стилистов.

Юбка-брюки: какие фасоны существуют? описание моделей, особенности, примеры с чем носить и как комбинировать.

Фасоны кожаных юбок: какие бывают, описание и фото

Что одеть с зеленой юбкой в пол: варианты сочетаний для разных фасонов юбок
